Бумагоделательные машины для упаковочной бумаги
- Картон
Бумагоделательные машины для производства упаковочной и оберточной бумаги.
Этот тип бумагоделательной машины предназначен для выработки упаковочной и оберточной бумаги. Сырьем служит древесномассный картон, макулатура, древесина, бамбук, рисовая солома, жмых и другие пульпы. Плотность бумаги варьируется от 50 до 300 г/м2. Машина в первую очередь используется для выработки крафт бумаги, гофрированной бумаги, картона и т.д. Ширина полотна варьируется в пределах 1092-3300 мм. Расчетная производительность данной машины составляет 10-150 т/д.
Машина для производства упаковочной бумаги пригодна для установки, как в одноэтажном цеху, так и в двухэтажном. Мы предлагаем различные модели данного оборудования, включая 1092, 1575, 1760, 1880, 2100, 2400, 2880, 3200 и 3600. Цифры показывают ширину бумажного полотна. Мы можем укомплектовать машину различными вспомогательными устройствами, в зависимости от плотности бумаги, скорости, дневной выработки и других параметров.

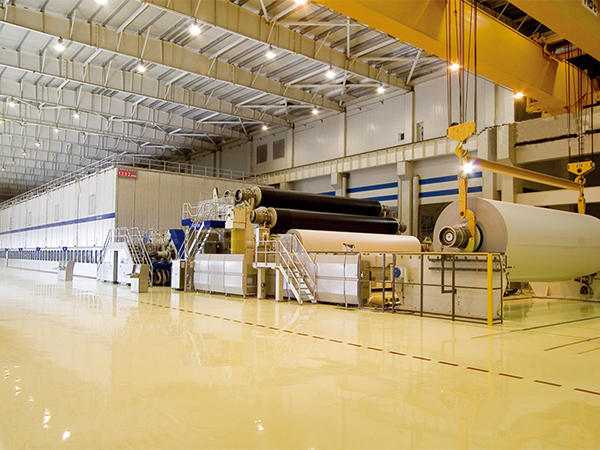

1. Бумагоделательная машина 3600 мм
Технические параметры
Типы бумаг: Крафт бумага, гофрированная бумага, картон
Плотность: 50~300 г/м2
Рабочая скорость: 350м/мин
Расчетная скорость: 500м/мин
Производительность: 75~100т/д
Расстояние между направляющими: 4700мм
Тип привода: AC контроль скорости переменной частоты, секционный привод
Тип машины: Многосекционный блок коробчатого типа
Стандарт: Международный экспортный стандарт
Основная конструкция
1) Напорный ящик
Наша машина для упаковочной бумаги оснащена напорным ящиком открытого типа, который состоит из конической трубы, многоконусного диффузора, выпрямляющего вала и корпуса. Верхние и нижние кромки среза изготовлены из нержавеющей стали. Верхняя кромка оснащена полным и локальным управлением

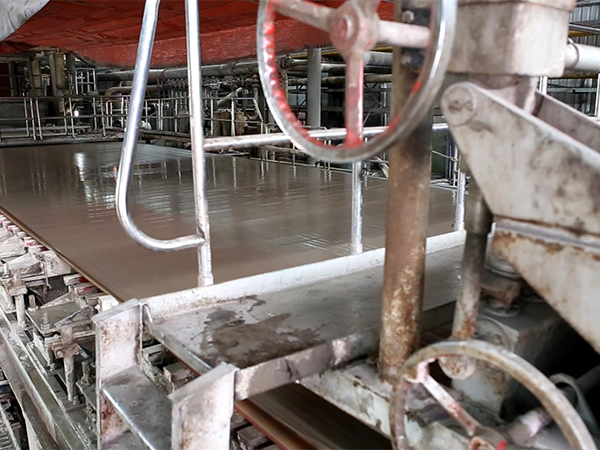

- Сеточный стол
- Вал
2) Формующая секция (Мокрая часть)
Длина сеточного стола составляет 20.000 мм. За исключением блока подшипников, который изготовлен из алюминиевого сплава, весь каркас производится из конструкционной стали при помощи сварки и закрыт слоем нержавеющей стали толщиной 1,5 мм. Формующая секция данной бумагоделательной машины состоит из консольного валка, грудной доски, гидропланки, отсасывающей планки, вакуумного гауч-вала, натяжного ролика, пневматического корректирующего устройства и равнительного валика
3) Прессовая секция
В прессовой секции бумагоделательной машины установлен дукторный вал с вакуумным захватом и три отсасывающих вала. Степень сухости бумаги, после прохождения этой секции составляет 40% или больше.

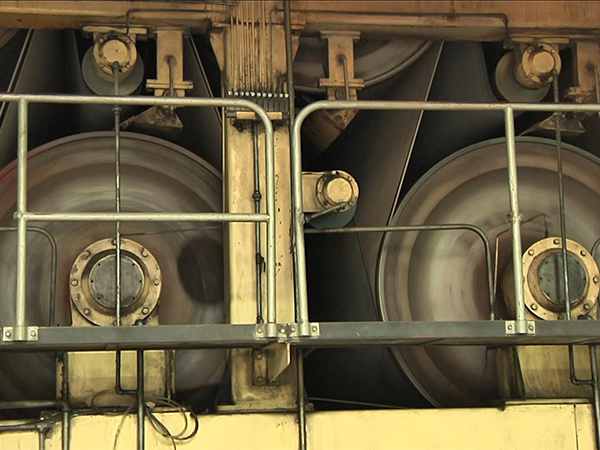

4) Сушильная секция
В сушильной секции данной машины установлены 30 комплектов сушильных цилиндров ф 1500мм. Они установлены в группы 6+6+6+6+6. В каждой группе присутствует охлаждающий цилиндр, приводимый в движение 5 войлочными сукнами.

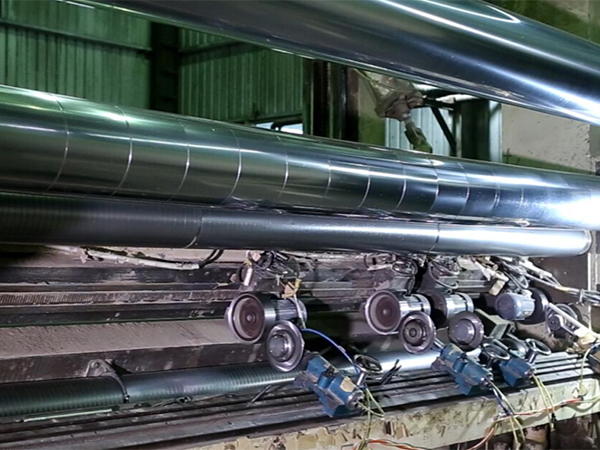

- Пневматическое намоточное устройство

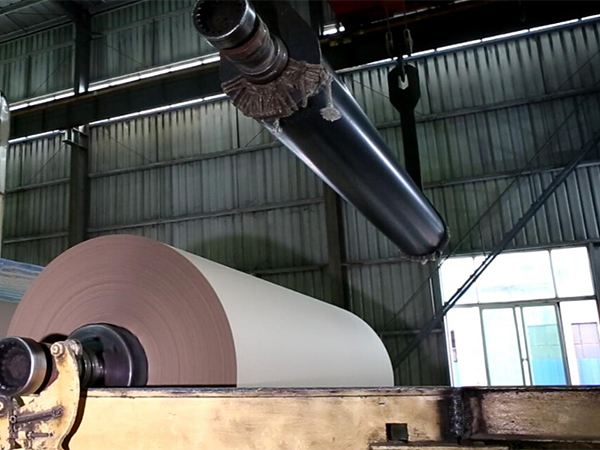

- Перематывающее устройство
5) Каландр и устройство перемотки
Машина для изготовления упаковочной и оберточной бумаги оснащена 3 каландрами и горизонтальным накатно-резательным станком.
6) Приводная секция и секция управления
Мы устанавливаем на наши бумагоделательные машины двигатель переменных частот АС и полностью цифровую систему управления с обратной связью

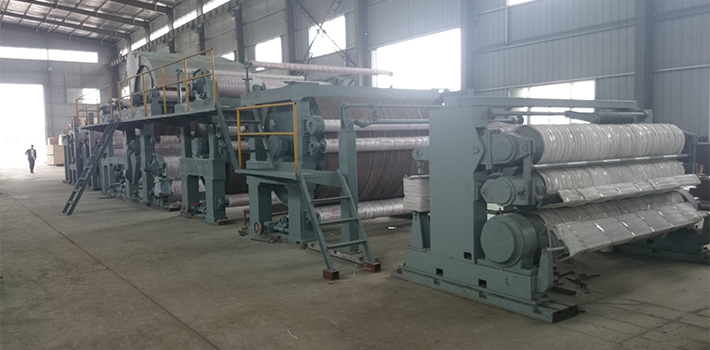

2. Бумагоделательная машина 2400mm
Технические параметры
Типы бумаг: Крафт бумага, картон
Плотность: 80~350 г/см2
Ширина полотна: 2400 мм
Рабочая скорость: 80-120 м/мин
Производительность: 40~55 т/д
Расстояние между направляющими: 3400мм
Тип привода: AC контроль скорости переменной частоты, секционный привод
Тип машины: Многосекционный блок коробчатого типа
Основная структура
1) Формующая секция (Сеточный цилиндр)
Эта секция состоит из трех цилиндров из нержавеющей стали с размерами Φ1500×2850мм, трех гауч валов с размерами Φ450мм×2850мм и одного обратного валика с размерами Φ4500мм×2850мм. Упругая твердость резины составляет 380±2.
2) Прессовая секция
Бумагоделательная машина этой модели оснащена в прессовой секции валом с каменной гарнитурой Φ600мм×2850мм, резиновым роликом Φ550мм×2850мм, группой шаберов и редуктором.
3) Сушильная секция
Сушильная секция оборудована двумя сушильными цилиндрами Φ2500мм×2850мм и тремя сушильными цилиндрами Φ1500мм×2850мм. Цилиндры установлены в последовательности 1+1+3. Кроме этого, в сушильной секции установлен вал Φ550мм×2850мм, пневматической устройство нагнетания и сушильные войлочные сукна.

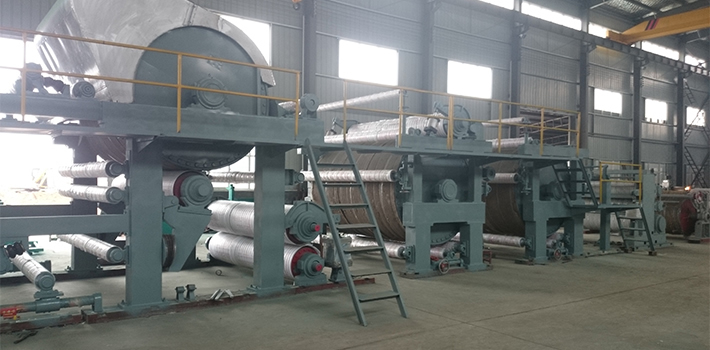

Три цилиндра и три сукна 4) Накатно-резательный станок
Эта бумагоделательная машина оснащена накатно-резательным станком цилиндрического типа.
5) Приводная секция и секция управления
Мы устанавливаем на наши бумагоделательные машины двигатель переменных частот АС и полностью цифровую систему управления с обратной связью.
