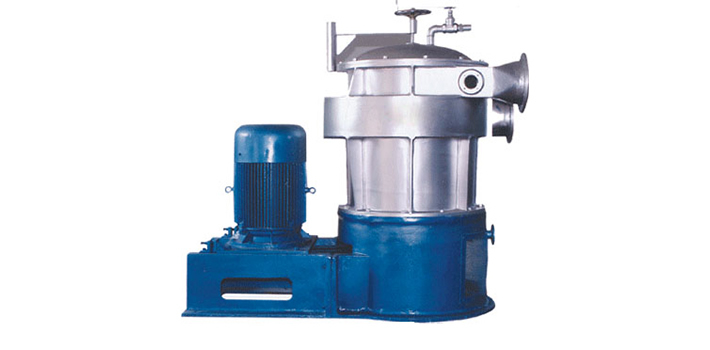

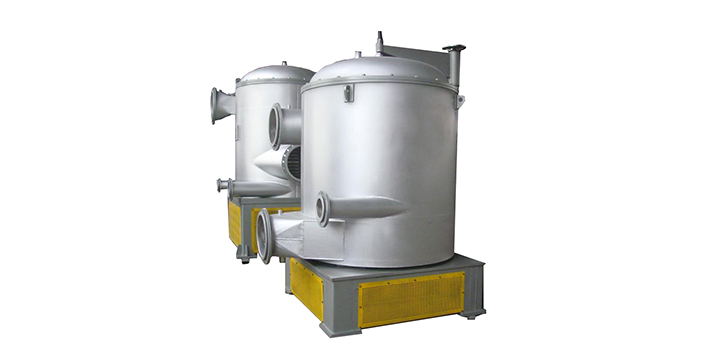

Напорная сортировка (Входящий поток)
Производительность: 20-250 т/д
Эта напорная сортировка имеет конструкцию входящего потока и используется для тонкой сортировки бумажной массы, перед подачей ее на бумагоделательную машину. Напорная сортировка этого типа состоит из сетчатого барабана, ротора, цилиндра привода и подъемного устройства.
Основные характеристики напорной сортировки
1. Высокая эффективность сортировки
Поскольку бумажная масса входит в сортировку под высоким давлением по касательной, волокна и грубые кусочки загрязнений будут профильтрованы еще перед попаданием массы в цилиндр, благодаря действию центробежной силы. Отфильтрованные волокна быстро пройдут через сетчатый барабан, под действием разницы давления снаружи и внутри.
2. Длительный срок службы
Тяжелые загрязнения отфильтровываются при помощи центробежной силы, после того, как бумажная масса заходит в напорную сортировку. Это снижает количество ударов на ротор и цилиндр и продлевает их срок службы.
3. Отсутствие засоров
Бумажная масса отфильтровывается равномерно, от верха к низу. Поток идет без уплотнений и без засорений, поскольку частицы двигаются в обратном направлении от сетчатого барабана.
4. Может заменить вибрационное сито низкой частоты
Прошедшая через напорную сортировку бумажная масса обладает слабой пульсацией и может напрямую передаваться на сетчатый стол бумагоделательной машины, не создавая пертурбаций.
5. Бумажная масса высокого качества
Сетчатый барабан изготавливается из нержавеющей стали, и имеет тонкие прорези, что существенно повышает коэффициент удаления загрязнений в бумажной массе.
6. Низкая стоимость обслуживания
Основной вал напорной сортировки имеет модернизированную систему уплотнения, что защищает его от возможных повреждений.
| Модель | ||||
| Зона сортировки ( м 2 ) | 0.6 | 1.2 | 2 | 3 |
| Ширина прорезей сита ( мм ) | 0.15-0.55 | |||
| Входное давление ( МПа ) | 0.1-0.25 | |||
| Выходное давление ( МПа ) | 0.01-0.04 | |||
| Консистенция сортировки (%) | 1.0-2.0 | |||
| Производительность ( т/ д ) | 20-60 | 25-90 | 40-150 | 50-250 |
| Мощность двигателя ( кВт ) | 15-18.5 | 22-30 | 37-45 | 55-75 |
Принцип работы
Бумажная масса входит в полость между корпусом напорной сортировки и цилиндром. Под действием разницы давления на двух сторонах цилиндра, подходящие волокна пройдут в цилиндр сквозь ячейки, и будут выведены через нижнее выходное отверстие. Загрязнения останутся вне цилиндра и будут выведены из напорной сортировки через выпускное отверстие под действием давления бумажной массы и толкаемые при помощи ротора. В дополнение, высокая скорость вращения ротора будет способствовать очищению цилиндра.
Обслуживание
1. Подшипники должны быть всегда хорошо смазаны, производить смазку нужно не реже одного раза в неделю.
2. Регулярно проверяйте вал, чтобы удостоверится, что температура не превышает 35º.
3. Данная установка не предназначена для сортировки металлических, или других крупных примесей.
4. Уплотнение из резинового масла следует менять каждые 6 месяцев для гарантии высоких уплотнительных характеристик.
