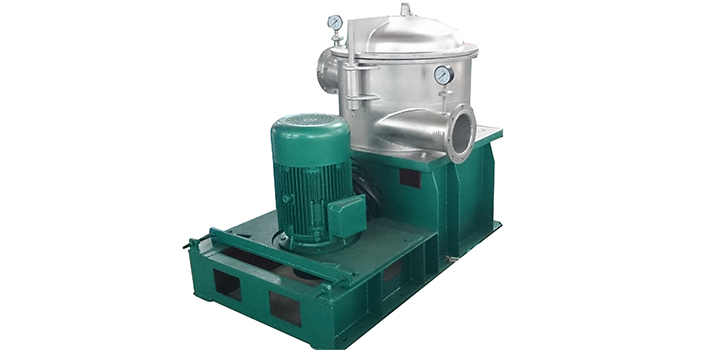

Напорная сортировка (Подъемный поток)
Производительность: 15-300 т/д
Напорные сортировки серии UV являются сортировочным оборудованием для макулатурной массы, которое компания Huaxia специально разработала для целлюлозно-бумажной промышленности. В соответствии с характеристиками примесей макулатурной массы, напорная сортировка рассчитана на подъемный поток. Она широко применяется для грубой и тонкой фильтрации макулатурных масс, а также для финальной фильтрации перед подачей массы на бумагоделательную машину.
Характеристики напорной сортировки
1. Благодаря конструкции подъемного потока в напорной сортировке не существует пересекающихся труб.
2. Устойчивая открытая конструкция основания обеспечивает простоту в обслуживании и в смене ремней и шкивов.
3. Трансмиссия и уплотнение могут устанавливаться и демонтироваться как единое целое, снижая время на обслуживание.
4. Напорную сортировку легко чистить, сетчатый барабан и ротор удобны в регулировке и демонтаже.
5. Напорная сортировка может быть оснащена различными сетчатыми барабанами, включая простой и гофрированный сетчатый барабан.
6. В соответствии с характеристиками примесей макулатурной массы, напорная сортировка может быть оснащена различными видами роторов.
7. Максимальное давление составляет 875 кПа, и подходит для различных условий эксплуатации.
| Модель | |
|||||||
| Размер ячейки сетки ( мм ) | Ø1.1-Ø5 | |||||||
| Размер щели сита ( мм ) | H0.15-1 | |||||||
| Зона сортировки ( м ²) | 0.3 | 0.6 | 0.8 | 1.2 | 1.5 | 2.0 | 2.5 | 3.0 |
| Размеры барабана ( мм ) | Ø407 ×258 | Ø600 ×311 | Ø600 ×425 | Ø600 ×635 | Ø600 ×800 | Ø756 ×838 | Ø756 ×1048 | 920 ×1048 |
| Входная консистенция (%) | 0.2-6 | |||||||
| Диаметр входного отверстия ( мм ) | Ø150 | Ø200 | Ø200 | Ø200 | Ø300 | Ø325 | Ø350 | Ø350 |
| Диаметр выходного отверстия ( мм ) | Ø150 | Ø200 | Ø200 | Ø200 | Ø300 | Ø325 | Ø350 | Ø350 |
| Диаметр верхнего отверстия для выгрузки | Ø80 | Ø100 | Ø100 | Ø100 | Ø100 | Ø125 | Ø125 | Ø125 |
| Производительность ( т / д ) | 15 -30 | 30 -50 | 40 -70 | 60 -100 | 90 -180 | 120 -240 | 150 -300 | 200 -400 |
| Мощность ( кВт ) | 22KW /4 | 30KW /4 | 37KW /4 | 55KW /4 | 75KW /4 | 90KW /4 | 110KW /4 | 132KW /4 |
Конструкция напорной сортировки
1. Сетчатый барабан
Ширина щели в сетчатом барабане составляет 0,15 мм. Для прорезей в стальных пластинах мы используем технологию струйной водной резки, которая обеспечивает гладкие края отверстий, без заусениц. Также, технология водной струйной резки позволяет избегать внутренних напряжений и трещин, которые часто бывают следствием фрезерования. В дополнение, для повышения устойчивости к износу, мы можем нанести на поверхность хромовое покрытие.
2. Ротор с лопастями
Ротор для тонкой сортировки имеет 3-4 лопасти, которые не создают вибраций даже при высокой скорости вращения ротора. Ротор установлен на основной вал с лопастями, проходящими через резьбовую шпильку. Промежуток между лопастями ротора и сеточным барабаном может быть отрегулировано. Ротор грубой сортировки имеет конструкцию лопастей барабанного типа, что защищает ротор от повреждений, которые могут нанести частицы загрязнений.
3. Корпус
Корпус напорной сортировки состоит из верхней крышки и корпуса. В конструкцию включена труба для подачи макулатурной массы в нижней части корпуса, труба для вывода массы в верхней части корпуса. На верхней крышке находится выпускное отверстие и отверстие для промыва.
4. Привод
Приводная часть состоит из двигателя, клиновидного ремня, основного вала и подшипника.
Принцип работы напорной сортировки
Хорошо известно, что примеси в макулатурной массе включают в себя как легкие, так и тяжелые частицы. В традиционные напорные сортировки бумажная масса подается в верхней части и выводится из нижней части. При фильтрации целлюлозы, такая конструкция может снизить время пребывания загрязнений в сетчатом цилиндре, поскольку масса загрязнений больше, чем масса целлюлозы. При фильтрации макулатурной массы, которая содержит большое количество легких загрязнений, время пребывание загрязнений в установке, напротив, повысится, при этом снизится эффективность очистки, а износ ротора и барабана будет проходить более интенсивно.
Напорные сортировки серии UV отличаются конструкцией с верхним потоком. В частности, это означает, что макулатурная масса поступает из нижней части, подъем массы под напором наверх, и выход массы из верхней части. Такая конструкция успешно решает все вышеуказанные проблемы. Легкие загрязнения и воздух в массе естественным образом поднимаются наверх, и выводятся через верхнюю часть. Тяжелые загрязнения быстро оседают на дно, и будут выведены сразу при входе в машину. В этом случае время пребывания загрязнений в напорной сортировке снижается, повышается эффективность фильтрации, а также осуществляется защита ротора и барабана от возможных повреждений тяжелыми частицами.
