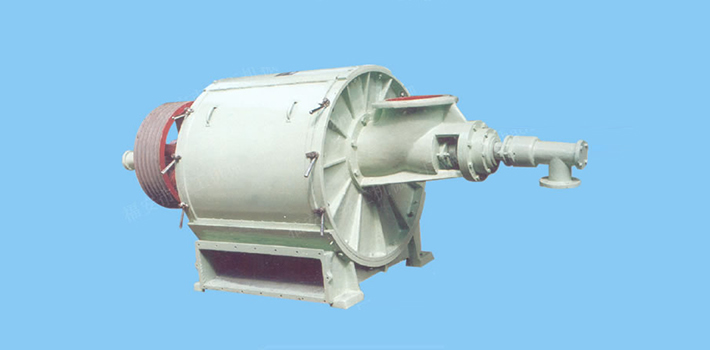

Центробежный грохот
Производительность: 10~100 т/д
Центробежные грохоты серии ZSL являются усовершенствованной серией CX и используются для сортировки разнообразных видов пульп, включая целлюлозу и макулатурную массу. Также данное оборудование применяется для тонкой фильтрации массы перед подачей на бумагоделательную машину. Наши центробежные грохоты отличаются высокой эффективностью сортировки, небольшим объемом потерь волокнистой массы, устойчивостью к засорению, экономичным потреблением энергии. Кроме этого они не требует много места, просты в обслуживании в эксплуатации, благодаря чему нашли широкое применение в целлюлозно-бумажной промышленности.
| Описание | Модель | |||
| Зона сортировки ( м 2 ) | 0.5 | 0.9 | 1.6 | 2.4 |
| Производительность (т/ д ) | 10 ~ 15 | 20 ~ 30 | 40 ~ 60 | 60 ~ 100 |
| Размер ротора ( мм ) | φ324×538 | φ455×645 | φ610×880 | φ718×1130 |
| Скорость ротора ( об / мин ) | 750 | 575 | 485 | 450 |
| Диаметр входного отверстия ( мм ) | φ150 | φ200 | φ300 | φ345 |
| Диаметр ячеек сита ( мм ) | 1.2 ~ 3.4 | |||
| Входная консистенция (%) | 0.8 ~ 3.0 | |||
| Выходная консистенция (%) | 0.6 ~ 1.5 | |||
| Высота гидростатического напора ( м ) | 1.2 ~ 2.4 | |||
| Напор воды для разбавления (МПа) | 0.1 ~ 0.15 | |||
| Размер сетчатого барабана ( мм ) | Ø340×470 | Ø475×600 | Ø635×800 | Ø747×1065 |
| Мощность двигателя ( кВт ) | Y132M-4/7.5 | Y180L-4/22 | Y250M-6/37 | Y280M2-6/75 |
| Вес машины ( кг ) | 500 | 1290 | 2340 | 3630 |
| Размеры ( Д × Ш × В ) мм | 2160×1630×700 | 2670×1850×970 | 3250×2380×1250 | 3590×2980×1460 |
Конструкция и рабочий принцип
Центробежные грохоты состоят из корпуса, основания, сита, цилиндра, ротора и двигателя. Бумажная масса поступает в машину через входное отверстие, расположенное на боковой стороне корпуса. Под действием разницы внутреннего и внешнего давления, а также центробежной силы масса проходит через ячейки сетки. Загрязнения и целлюлозные узлы будут заблокированы в цилиндре и выведены из машины.
Рекомендации по использованию
1. Центробежный грохот должен использоваться при полной нагрузке с равномерным входящим потоком и камерой стабилизации достаточного объема.
2. При нормальной работе, установка не производит вибраций. Основной вал должен работать стабильно, не вибрируя, электричество также должно быть стабильным. В случае аномальных ситуаций, выключите машину и проверьте ее.
3. Рекомендации по запуску и выключению машины:
a. Запуск:
i. Проверьте и откройте входной клапан.
ii. Откройте клапан для воды.
iii. Заведите двигатель.
iv. Запустите входной насос и постепенно откройте входной клапан, когда резервуар насоса будет близок к переливу.
b. Выключение:
i. Выключите входной насос и закройте клапан.
ii. Не прекращайте подачу промывочной воды, пока она не промоет сеточный барабан от остатков бумажной массы в течение нескольких минут.
iii. Выключите двигатель.
iv. Закройте водный клапан.
